Verschraubungssimulator VS-PH

Verschraubungssimulation und Prüfeinrichtung für Hydraulikwerkzeuge

geeignet für

  • Einstellen und Prüfen von Werkzeugen vor der Verschraubung
  • Erstellen von Drehmomenttabellen
  • Prüfmittelüberwachung gemäß DIN EN ISO 9000f

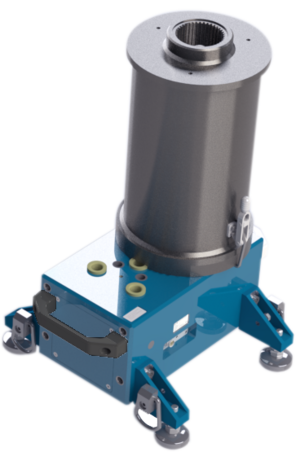

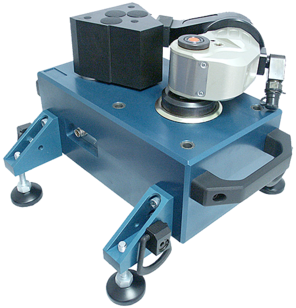

Mit der Verschraubungssimulation VS-PH kann die Wiederholgenauigkeit von Drehschraubern überprüft werden. Durch Demontage des Verschraubungssimulators und Montage eines Gegenhalters kann der Verschraubungssimulator VS-PH als Prüfeinrichtung für Hydraulikwerkzeuge verwendet werden. Dadurch ist es auf einfache Weise möglich, hydraulische Werkzeuge voreinzustellen, Drehmomenttabellen zu erstellen oder den Leistungsbereich des Werkzeuges zu überprüfen.
Zusammen mit dem Auswertegerät Typ GMV2 können die ermittelten Drehmomentwerte angezeigt und dokumentiert werden. Werkzeuge mit Verbindungsvierkant nach DIN 3121 können direkt aufgesteckt werden. Für die Adaption der verschiedenen Werkzeuge liefern wir die gewünschten Adapter. Für Werkzeuge mit Sechskantabtrieb sind diverse Adapter (siehe Datenblatt PH-Sechskantadapter) erhältlich. Sonderadapter auf Anfrage.

Technische Daten

Ausführung                   (a)ktiv
Messbereich    10.000 Nm
(andere Messbereiche auf Anfrage möglich)
Speisespannung12V DC ± 10 %
Stromaufnahmeca. 20 mA
Messsignal0- ± 5V
Fehler Nichtlinearität< 0,5 %
Fehler Hysterese< 0,1 %
Nullpunktabweichung≤ ± 100 mV
Brückenwiderstand--
Nenntemp.bereich5 - 45 °C
Arbeitstemp.bereich0 - 60 °C
Temperaturfehler
Nullpunkt0,02 % / K
Empfindlichkeit0,01 % / K
Überlastbarkeit50 %
Gewichtca. 110 kg
Anschluss12pol. Einbaustecker
SchutzartIP40

Datenblatt
