Reaktions-Drehmomentaufnehmer DRT

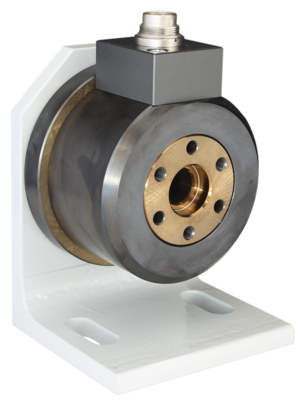

Reaktions-Drehmomentsensor "DRT" zur statischen Anwendung

16 Messbereiche von ± 0 - 2 Nm bis ± 0 - 6000 Nm

zur statischen Anwendung
aktiv- und passiv - Ausführung
optional mit Haltewinkel
Impulsschrauberfest
seitenlastunempfindlich
fest montierbar
austauschbare Adapter
integrierter Chip zur Aufnehmererkennung in Verbindung mit Auswertegerät GMV2
Für Verschraubungssimulator

Der Drehmomentaufnehmer mit feststehender Welle eignet sich besonders für die statische Überprüfung von Impulswerkzeugen, Drehmomentschlüsseln, Elektroschraubern usw. verschiedener Bauart. Zusammen mit dem ETH-Auswertegerät GMV2 können selbst Drehmomentknickschlüssel ohne Verfälschung des Messergebnisses durch Überziehen gemessen werden. Der Drehmomentaufnehmer kann mit dem Montageflansch entsprechend dem zu prüfenden Werkzeug in beliebiger Lage befestigt werden.
Für die Aufnahme des Werkzeuges sind verschiedene Adapter erhältlich, so dass das Werkzeug mit oder ohne Steckschlüssel- Einsatz geprüft werden kann. Die Messwelle des Drehmomentaufnehmers ist mit DMS bestückt. Durch eine spezielle Anordnung und durch ein zusätzliches Stützlager ist der Aufnehmer seitenlastunempfindlich.

Datenblatt

Technische Daten

Ausführung	(a)ktiv	(p)assiv
16 Messbereiche (0 - ... Nm)	DRT1 \| 2 \| 5 \| 10 \| 12 \| 20 \| DRT2 \| 50 \| 100 \| 200 \| 300 \| DRT3 \| 500 \| 1000 \| 2000 \| 3000 \| DRT4 \| 4000 \| 5000 \| 6000 \|
Speisespannung	12 V DC ± 10 %	12 V max.
Stromaufnahme	ca. 20 mA	35 mA max.
Messsignal	0- ± 5 V	1 mV/V
Fehler Nichtlinearität	< 0,1 %
Fehler Hysterese	< 0,1 %
Nullpunktabweichung	≤ ± 100 mV	≤ ± 0,01 mV/V
Brückenwiderstand	--	350 Ω nominal
Nenntemp.bereich	5 - 45 °C
Arbeitstemp.bereich	0 - 60 °C
Temperaturfehler Nullpunkt Empfindlichkeit	0,02 % / K 0,01 % / K	0,02 % / K 0,01 % / K
Überlastbarkeit	DRT1 + DRT2 100 % DRT3 + DRT4 50 %

Step-Dateien

DRT1 2 \| 5 \| 10 \| 12 \| 20	STEP DRT1	STEP DRT1+Haltewinkel
DRT2 50 \| 100	STEP DRT2-1	STEP DRT2-1+Haltewinkel
200 \| 300	STEP DRT2-2	STEP DRT2-2+Haltewinkel
DRT3 500 \| 1000 \| 2000 \| 3000	STEP DRT3	STEP DRT3+Haltewinkel
DRT4 4000 \| 5000 \| 6000	STEP DRT4	STEP DRT4+Haltewinkel
